Електропостачання - це сукупність джерел і систем перетворення, передачі та розподілу електричної енергії. Конфігурація СЕС - схема розташування джерел електроенергії, що входять в систему електропостачання, пристроїв розподілу, передачі, перетворення електроенергії (електростанції, лінії електропередачі, трансформаторні підстанції, розподільні пристрої і т. д.). Наприклад, є центр електричних навантажень (ЦЕН) — точку, у якій показники розкиду споживачів електроенергії у системі електропостачання мають найменше значення. Система електропостачання не включає споживачів (або приймачів електроенергії).
Проект електропостачання будинку, квартири
Проєкт електропостачання житлового будинку або квартири розробляється на підставі завдання на проектування технологічних креслень обладнання, креслень автоматизації, а також відповідно до нормативних документів: "Рекомендаціями з проектування дахових вбудованих та прибудованих котельних установок побутових генераторів, що працюють на природному газі", "Правила улаштування електроустановок", Д. Зображення. графічні електроустаткування та проводок на планах", СНиП 3.05.06 "Електротехнічні пристрої", ДБН В.2.5-23 "Проектування електроустаткування об'єктів цивільного призначення", ДБН В.2.5-24 "Електрична кабельна система опалення", ДБН В.2.5-27 та інші

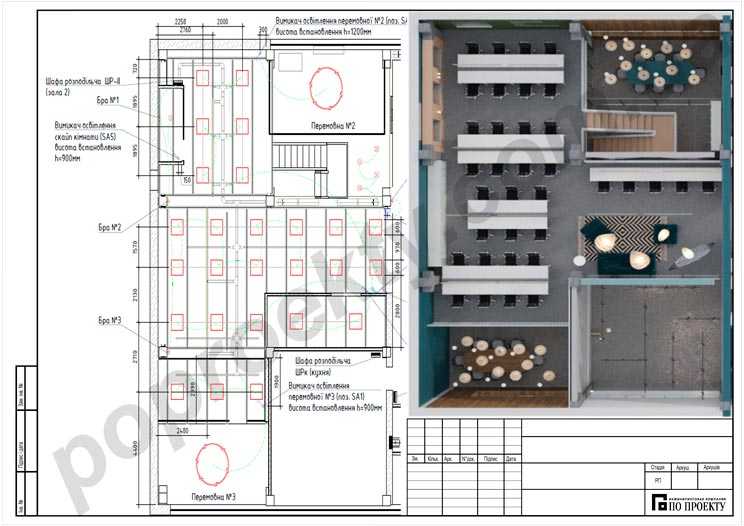

Проект: электроснабжение офисного комплекса
выполнен на основании технического задания выданного Заказчиком и с учетом требований:
ДБН-В.1.1-7:2016 - Пожарная безопасность объектов строительства. Общие требования
ДБН-В.2.5-28:2018 - Естественное и искусственное освещение
ДСТУ Б В.2.5-82:2016 - Электробезопасность в зданиях и сооружениях. Требования к защитным мерам от поражения электрическим током
ПУЭ - Правила устройства электроустановок

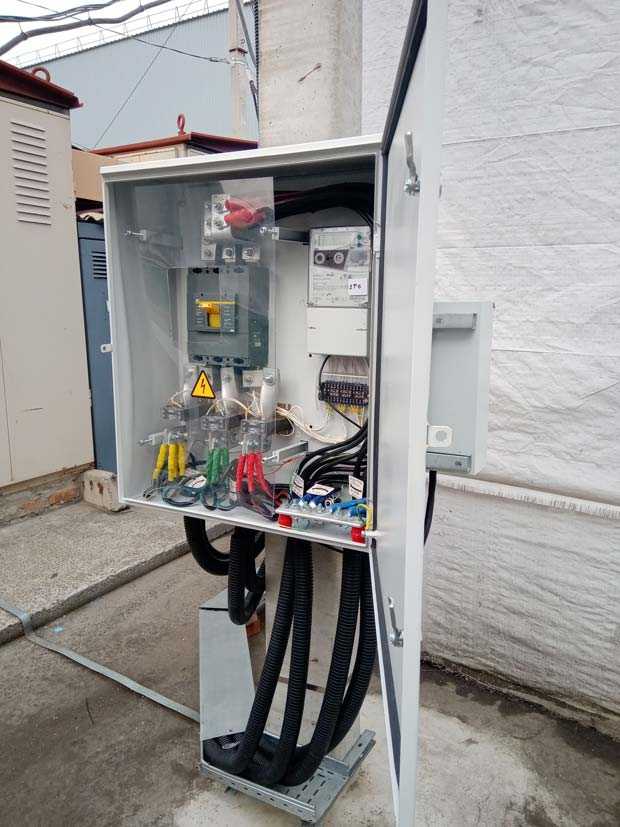

Питание подводится двумя алюминиевый кабелями 3х120 + 1х70 к шкафу с отсечным устройстве и предохранителями. Главный автоматический выключатель и электросчетчик установлены в силовом шкафу. В силовом щите также установлены автоматические выключатели потребителей: распределительный шкаф залы I (РШ-I); распределительный шкаф залы II (РШ-II); распределительный шкаф кухни (РШК); вентиляционное устройство МПА 2500 Е3; внешний блок кондиционера переговорной №2; кондиционер переговорной №3; резервный автомат
Общая мощность электропитания, которую потребляет офисный комплекс составляет 250 кВт
Важливість електропостачання у будинку/квартирі
Про існування електропостачання не замислюєшся до того моменту, поки не зіткнешся з його відсутністю. Хочеш закип'ятити чайник, запустити прання, приготувати сніданок, висушити волосся і раптово чуєш тільки тишу. Схоже, у вас проблеми і система не витримала, забудовники давно розбіглися і все, що залишається - це шукати дорогого електрика, щоб усунути неполадки і псувати ремонт. Але краще звернутися за допомогою до професійних інженерів ще на початковому етапі закладки всіх необхідних систем. Збільшення кількості використовуваних електроприладів передбачає грамотне проектування електропостачання в будинку/квартирі, а наша компанія, як ніхто інший, розуміється на якісному проектуванні та реалізації даної системи.
Проект електропостачання будинку – це одна з основних систем у будинку, квартирі чи іншому житловому приміщенні. Її проектування має бути проведене професійними інженерами з максимальним врахуванням усіх потрібних деталей. Без правильного підходу до проектування неможливий якісний монтаж внутрішнього електропостачання, а відповідно ваш комфорт і безпека.
Система електропостачання багатоквартирного будинку
Проекти розділу електропостачання багатоквартирного будинку розробляються на підставі завдання на проектування технологічних креслень обладнання, креслень автоматизації, а також відповідно до нормативних документів: "Рекомендаціями з проектування дахових вбудованих та прибудованих котельних установок побутових генераторів, що працюють на природному газі", "Правила пристрою електроустановок. умовні графічні електроустаткування та проводок на планах", СНиП 3.05.06 "Електротехнічні пристрої", ДБН В.2.5-23 "Проектування електроустаткування об'єктів цивільного призначення", ДБН В.2.5-24 "Електрична кабельна система опалення", ДБН В.2ний споруд" та інші

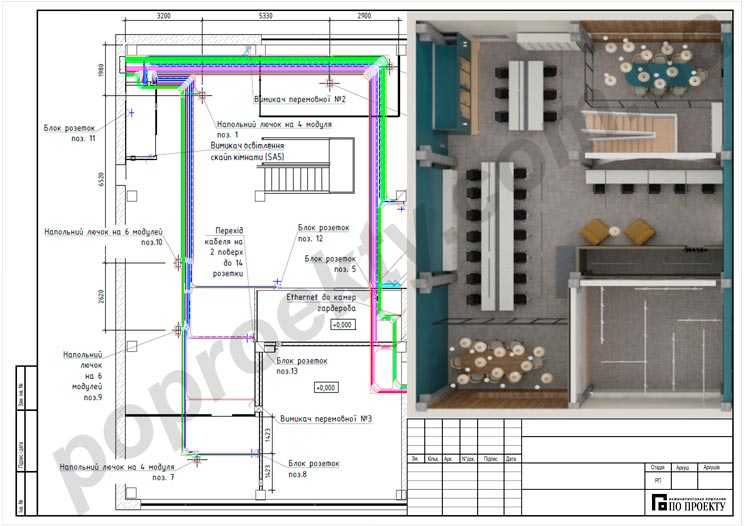

Проект: электроснабжение офисного комплекса
выполнен на основании технического задания выданного Заказчиком и с учетом требований:
ДБН-В.1.1-7:2016 - Пожарная безопасность объектов строительства. Общие требования
ДБН-В.2.5-28:2018 - Естественное и искусственное освещение
ДСТУ Б В.2.5-82:2016 - Электробезопасность в зданиях и сооружениях. Требования к защитным мерам от поражения электрическим током
ПУЭ - Правила устройства электроустановок
Питание подводится двумя алюминиевый кабелями 3х120 + 1х70 к шкафу с отсечным устройстве и предохранителями. Главный автоматический выключатель и электросчетчик установлены в силовом шкафу. В силовом щите также установлены автоматические выключатели потребителей: распределительный шкаф залы I (РШ-I); распределительный шкаф залы II (РШ-II); распределительный шкаф кухни (РШК); вентиляционное устройство МПА 2500 Е3; внешний блок кондиционера переговорной №2; кондиционер переговорной №3; резервный автомат
Общая мощность электропитания, которую потребляет офисный комплекс составляет 250 кВт
Електрика одна із основних енергоносіїв всіх розвинених країн. Важко навіть уявити, що станеться з мешканцями будинку, де одночасно мешкає кілька сотень або навіть тисяч людей, якщо електропостачання багатоквартирного будинку буде порушено. Неможливість виконати найпростішу домашню роботу, приготувати їжу, з комфортом проводити вільний час – весь звичний спосіб життя буде просто зруйнований. Саме тому електропостачання багатоквартирного житлового будинку є дуже важливою та відповідальною справою.
Для того, щоб правильно розуміти різні схеми електропостачання житлових будинків, необхідно знати про три категорії забезпечення надійності електропостачання електроустановок. Найпростіша категорія – третя. Вона передбачає харчування житлового будинку від трансформаторної підстанції за допомогою одного електричного кабелю. При цьому при виникненні аварійної ситуації перерва в електропостачанні будинку має бути меншою за 1 добу.
При другій категорії надійності електропостачання житловий будинок має два кабелі, підключені до різних трансформаторів. У цьому випадку при виході з ладу одного кабелю або трансформатора електропостачання будинку на час усунення несправності здійснюється за допомогою одного кабелю. Перерва в електропостачанні допускається на час, необхідний черговому електротехнічному персоналу для підключення навантажень всього будинку до кабелю, що працює.
Є два різновиди живлення будинку від двох різних трансформаторів. Або навантаження будинку рівномірно розподілені по обох трансформаторах, а аварійному режимі підключені до одного, або в робочому режимі задіяний один кабель, а другий є резервним. Але в будь-якому випадку кабелі підключені до різних трансформаторів. Якщо в електрощитову будинки прокладено два кабелі, один з яких є резервним, але є можливість підключати ці кабелі тільки до одного трансформатора підстанції, то маємо тільки третю категорію надійності.
При першій категорії надійності електропостачання житловий будинок живиться двома кабелями, так само як і при другій категорії. Але при виході з ладу кабелю або трансформатора навантаження всього будинку підключаються до працюючого кабелю за допомогою пристрою автоматичного включення резерву (АВР).
Існує особлива група електроприймачів (пожежна сигналізація, системи димовидалення під час пожежі, евакуаційне освітлення та деякі інші), які завжди повинні бути запитані за першою категорією надійності. Для цього використовують резервні джерела електропостачання – акумуляторні батареї та невеликі місцеві електростанції.
За існуючими нормативами за третьою категорією надійності здійснюють електропостачання будинків з газовими плитами висотою не більше 5 поверхів, будинки з електроплитами з кількістю квартир у будинку менше 9 та будинки садівницьких товариств.
Електропостачанню за другою категорією надійності підлягають будинки з газовими плитами висотою понад 5 поверхів та будинки з електроплитами з кількістю квартир понад 8.
За першою категорією надійності в обов'язковому порядку здійснюють електропостачання теплових пунктів багатоквартирних будинків, у деяких будинках та ліфти. Слід зазначити, що за першою категорією в основному здійснюють електропостачання деяких громадських будівель: це будівлі з кількістю працюючих понад 2000 осіб, операційні та пологові відділення лікарень тощо.
На малюнку показано схему електропостачання чотирьох під'їзного будинку, запитаного за другою категорією надійності з резервним кабелем.Перемикання кабелів живлення здійснюється реверсивним рубильником, що має положення «1», «0» і «2». У положенні "0" обидва кабелі відключені. Від автоматичних вимикачів QF1 ... QF4 запитані лінії, які йдуть по під'їзним вертикальним стоякам, від яких харчування береться на квартири. Загально будинкові навантаження: освітлення сходів, підвалів, світильники над вхідними дверима під'їзди живлять окремою групою, що містить свій облік електроенергії.

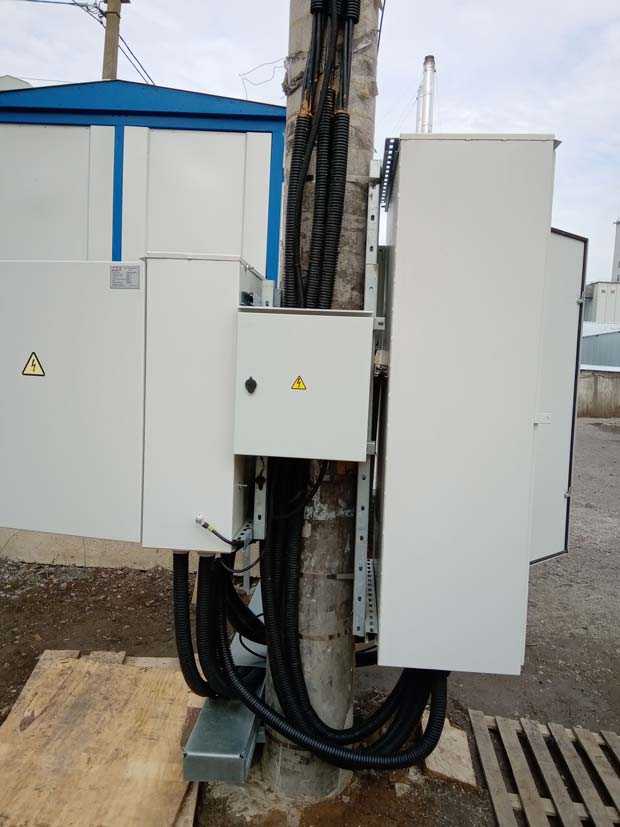

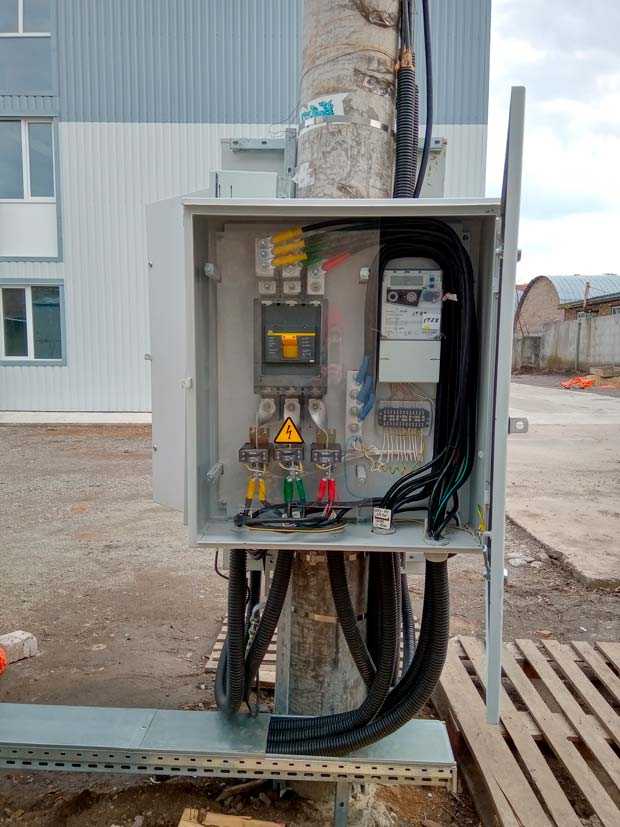

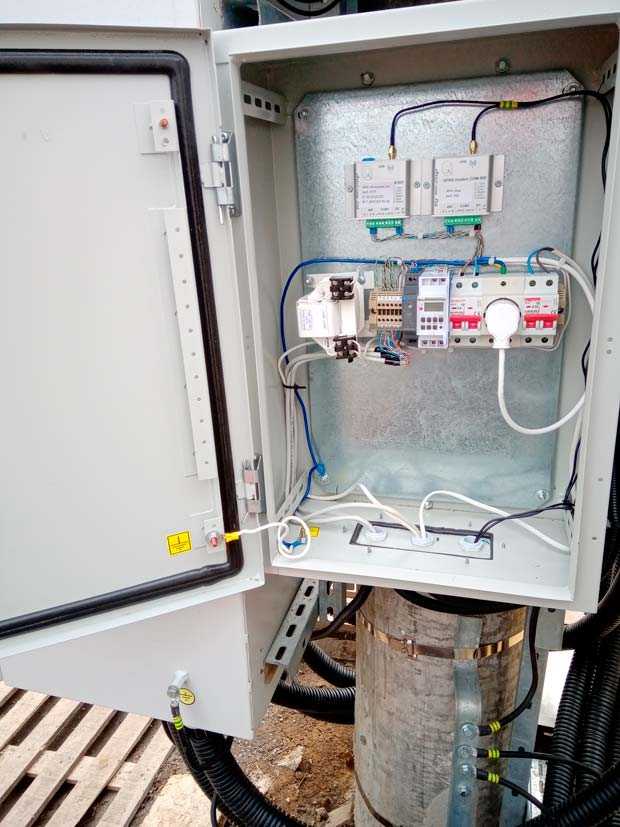

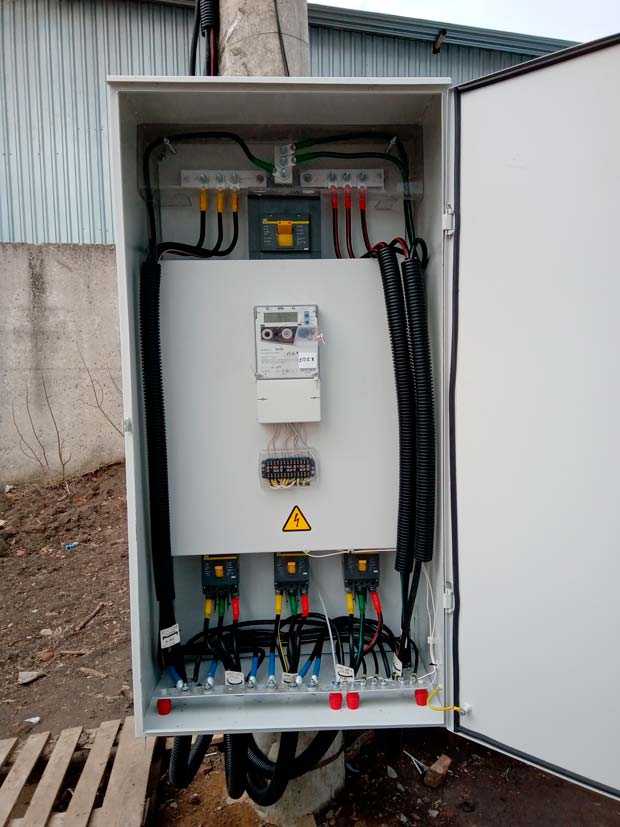

Залежно від кількості квартир у будинку все електроустаткування може бути розміщене і в одній електрошафі, і в кількох. Як виглядає електроустаткування електрощитових житлових будинків, показано на фотографіях. На фотографії 1 – вступні пристрої та вузли обліку. На фотографії 2 – реверсивний рубильник із запобіжниками. На фотографії 3 – автоматичні вимикачі на лініях, що відходять.
Проектування систем електропостачання підприємств
Електропостачання підприємств - це система, яка складається з набору джерел, систем та з'єднувальних пристроїв для перетворення, передачі, розподілу та використання електричної енергії як у промисловості, так і в побуті.
Ми надаємо спеціалістів-електриків для проектування електропостачання, встановлення та обслуговування енергосистем будь-якого розміру. У проектах усі електричні мережі захищені від прямого та непрямого контакту, а також навантаження та електричні ланцюги захищені від струмів короткого замикання. Надійність кожного об'єкта має бути забезпечена в межах допустимих показників його якості та запобігання загрозам для людей та навколишнього середовища. Водночас об'єкт має бути працездатним. Надійність систем електропостачання в цілому визначається входять до них електроустановок: електростанцій, електромереж, трансформаторних підстанцій та споживачів електроенергії. Подія, що полягає в порушенні працездатності обладнання, називається відмовою. Причинами відмов можуть бути дефекти, допущені при конструюванні, виробництві та ремонті, порушення правил та норм експлуатації, природні процеси зношування та старіння.
Споживача електроенергії можна розділити втричі категорії, залежно з його значимості. У даному випадку йдеться про те, наскільки надійним має бути споживача з урахуванням усіх можливих факторів. Різні категорії електропостачання призначені для різних галузей застосування та умов. Наявність безлічі елементів, що беруть участь у передачі та перетворенні електричної енергії, призводить до необхідності надійного захисту. У той же час велика кількість локальних елементів, таких як контактори, двигуни, комутаційні апарати тощо, працюють у специфічних умовах їх використання та потребують особливого підходу до комплексного проектування. Включає такі елементи як перетворювачі електроенергії, пристрої для розподілу електроенергії: зовнішні розподільні пристрої. Система електропостачання підприємств є невід'ємною частиною технічної безпеки будівлі та інтелектуального управління будівельними процесами.
Електроенергія, що виробляється генеруючою компанією, повинна передаватися споживачам у необхідних обсягах і в той час, коли це необхідно. Система розподілу, високовольтні та низьковольтні струми є ключовими пристроями цієї мети. Система електропостачання підприємств включає в себе пристрої промислових підприємств, комерційних будівель, шкіл, лікарень і магазинів; улаштування житлових селищ. Схема електропостачання є складною техніко-економічною системою. Вона розробляється з метою забезпечення безпечної передачі електроенергії споживачам та балансування мережі на найвищому рівні. Схема електропостачання розробляється таким чином, щоб оптимізувати енергозбереження та полегшити використання електромеханічного обладнання, що дозволяє досягти більш високих економічних показників.
Загальна система електропостачання поєднує комплекс електроустановок та електротехнічних пристроїв, призначених для забезпечення електроенергією різних споживачів. Вона може бути обрана на основі економічних та технічних критеріїв. Найбільш важливо, якщо вона забезпечує надійне та безперебійне електропостачання, тим самим захищаючи безпеку та здоров'я людей, будівель, споруд та обладнання. Реконструкція електропостачання об'єкта проводиться тільки відповідно до спеціальних нормативних вимог. Для запобігання збоям, викликаним перевантаженнями, перед введенням в експлуатацію нового обладнання необхідно виконати всі етапи певної послідовності. Ця послідовність гарантує, що обладнання правильно функціонуватиме після останньої реконструкції.
Релейний захист – це частина пристрою системи електропостачання, яка захищає систему від деяких небажаних та небезпечних ситуацій. Її мета - захистити, які можуть бути зруйновані внаслідок їхньої аварійної роботи. Ступінь стабільності електропостачання в основному полягає в тому, наскільки регулярно та якісно виробляються технічні та ремонтні роботи в електропостачанні.
Проекти розділу електропостачання підприємств розробляються на підставі завдання на проектування технологічних креслень обладнання, креслень автоматизації, а також відповідно до нормативних документів: "Рекомендаціями з проектування дахових вбудованих та прибудованих котельних установок побутових генераторів, що працюють на природному газі", "Правила пристрою електроустановок", Д. 2. графічні електроустаткування та проводок на планах", СНиП 3.05.06 "Електротехнічні пристрої", ДБН В.2.5-23 "Проектування електроустаткування об'єктів цивільного призначення", ДБН В.2.5-24 "Електрична кабельна система опалення", ДБН В.2.5-27 та інші

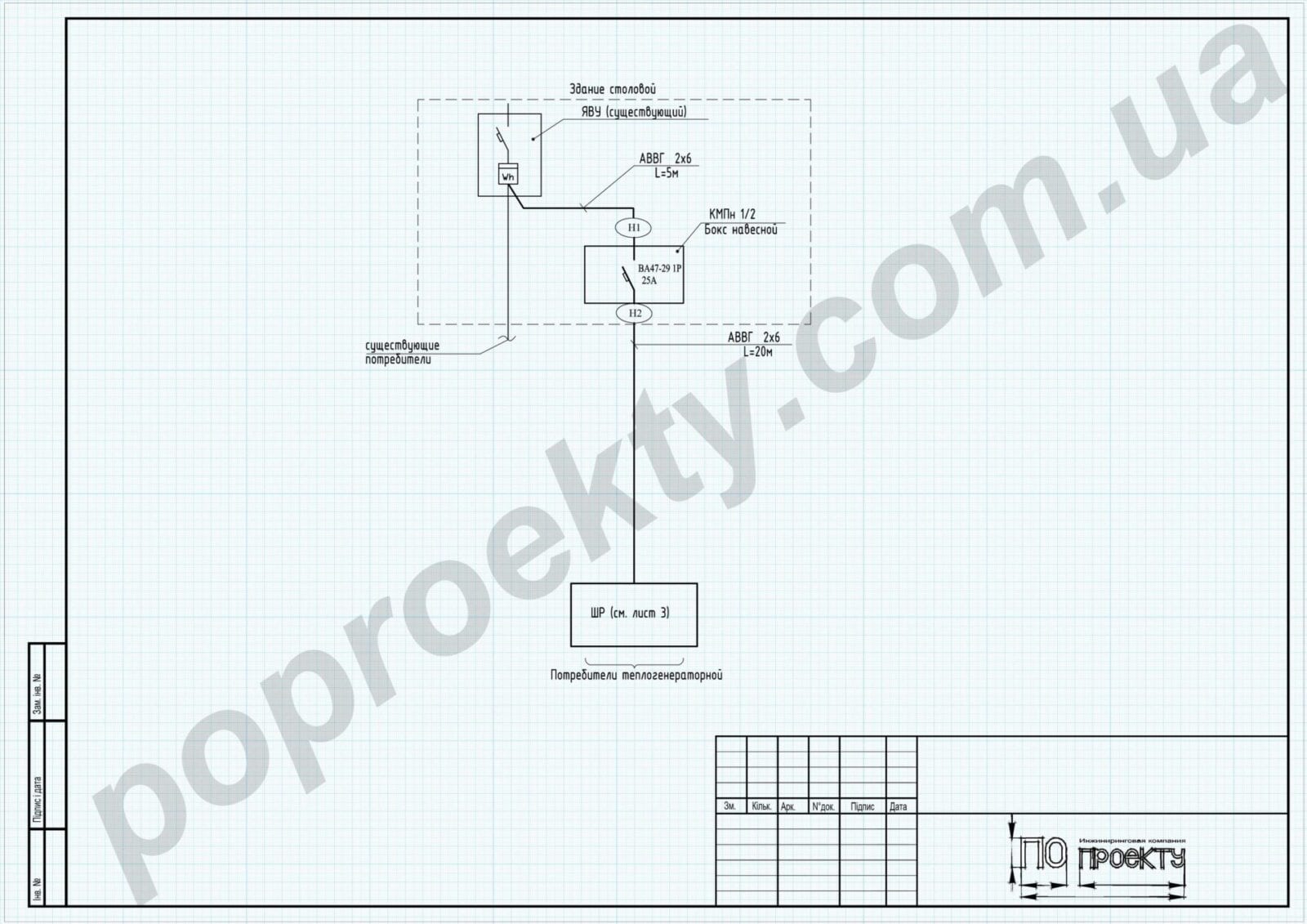

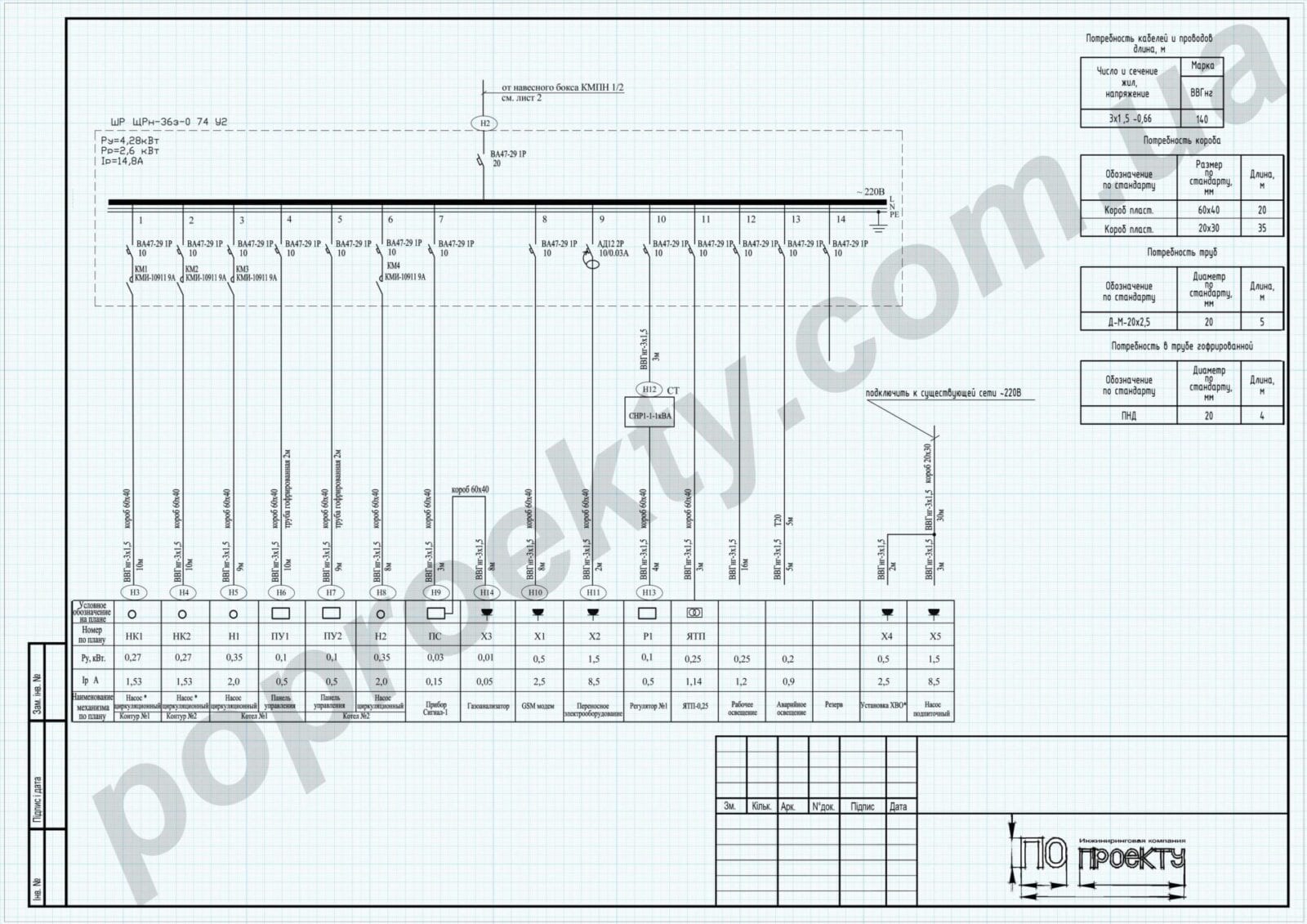

Робочий проект - електропостачання котельні
Проект: электроснабжение офисного комплекса
выполнен на основании технического задания выданного Заказчиком и с учетом требований:
ДБН-В.1.1-7:2016 - Пожарная безопасность объектов строительства. Общие требования
ДБН-В.2.5-28:2018 - Естественное и искусственное освещение
ДСТУ Б В.2.5-82:2016 - Электробезопасность в зданиях и сооружениях. Требования к защитным мерам от поражения электрическим током
ПУЭ - Правила устройства электроустановок
Питание подводится двумя алюминиевый кабелями 3х120 + 1х70 к шкафу с отсечным устройстве и предохранителями. Главный автоматический выключатель и электросчетчик установлены в силовом шкафу. В силовом щите также установлены автоматические выключатели потребителей: распределительный шкаф залы I (РШ-I); распределительный шкаф залы II (РШ-II); распределительный шкаф кухни (РШК); вентиляционное устройство МПА 2500 Е3; внешний блок кондиционера переговорной №2; кондиционер переговорной №3; резервный автомат
Общая мощность электропитания, которую потребляет офисный комплекс составляет 250 кВт
Класифікація відрізняється за:
- типу джерел електроенергії - електрохімічні, дизель-електричні, атомні і т.д.
- Зміни — централізовані, децентралізовані, комбіновані.
- роду та частоті струму - постійного струму, змінного струму 50 Гц, змінного струму 400 Гц та ін.
- числу фаз - одно-, дво-, трьох-, багатофазні.
- режиму нейтралі — із ізольованою нейтраллю, глухозаземленою нейтраллю, компенсованою нейтраллю тощо.
- надійності електропостачання - забезпечення споживачів 1 (1А, 1Б, 1В), 2, 3 категорій надійності, забезпечення змішаних споживачів.
- призначенню - системи автономного, резервного, аварійного, чергового електропостачання.
- ступеня мобільності - стаціонарні, мобільні, возимі, що носяться.
Електропостачання може включати такі системи:
- джерела електроенергії, наприклад: ГЕС, ТЕС, сонячна батарея, вітрогенератор;
- передачі електроенергії, наприклад: повітряна лінія електропередач, кабельна лінія електропередач, електропроводка;
- перетворення електроенергії, наприклад: трансформатор, автотрансформатор, випрямляч, перетворювач частоти, конвертор;
- розподілу електроенергії, наприклад: відкритий розподільний пристрій, закритий розподільний пристрій;
- релейного захисту та автоматики, наприклад: захист від перенапруги, грозозахист, захист від короткого замикання, дуговий захист;
- управління та сигналізації, наприклад: система диспетчерського зв'язку, автоматизована система контролю та управління енергією (АСКіУЕ), автоматизована система комерційного обліку енергії (АСКУЕ);
- експлуатації, наприклад: технологічні карти, графіки навантаження, графіки регламентного технологічного обслуговування;
- власних потреб, наприклад: системи обігріву, освітлення, вентиляції у будинках та спорудах, де розміщені елементи СЕС;
- надійного електропостачання найбільш відповідальних споживачів, наприклад: джерело безперебійного живлення, система автономного електропостачання (САЕ), система резервного електропостачання (СРЕ), мобільна система аварійного електропостачання (МСАЕ), Автоматичне введення резерву.
Проектування, виготовлення силових шаф електропостачання,
розподільних щитів, вузлів обліку та управління
